Geschroefde platenwarmtewisselaars

Airedale IT Koeling InRak van 10 – 67 kW

Een platenwarmtewisselaar is een bepaald type warmtewisselaar. Een platenwarmtewisselaar heeft t.o.v. ander warmtewisselaars een zeer efficiënte warmteoverdracht tussen de twee vloeistoffen. Omdat platenwarmtewisselaars zo efficiënt zijn, is er minder verwarmend oppervlak (VO) nodig om de warmte uit te wisselen tussen de twee vloeistoffen. De benodigde opstellingsruimte voor dit type warmtewisselaar is daarom meestal ook kleiner t.o.v. andere type warmtewisselaars.



Voordelen van een geschroefde platenwarmtewisselaar

  • Zeer efficiënt en daardoor goedkoper
  • Minder VO nodig t.o.v. ander type warmtewisselaars
  • Ruimtebesparend
  • Klein temperatuurverschil tussen warme- en koude zijde mogelijk
  • Meerdere typen aansluitingen mogelijk
  • Eenvoudig in onderhoud en gemakkelijk te reinigen
  • Eenvoudig uit te breiden



Samenstelling van een geschroefde platenwarmtewisselaar

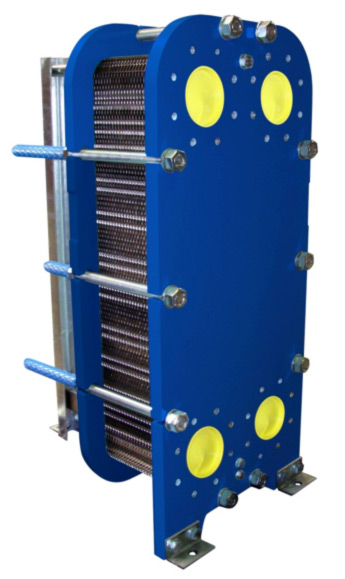

Een geschroefde platenwarmtewisselaar is samengesteld uit de volgende componenten: twee frameplaten (head & follower), een boven- en een onderbar (carrying- en guiding bar), een kolom, een aantal trekbouten en het platenpakket, bestaande uit platen en pakkingen. Het platenpakket wordt door middel van de twee frameplaten en de trekbouten samengeperst.



De platen welke in platenwarmtewisselaars worden gebruikt, zijn voorzien van een geribbeld (visgraat)patroon, welke samengeperst in een platenpakket, kanaaltjes vormen. Door de even kanalen stroomt bijvoorbeeld vloeistof A en door de oneven kanalen stroomt dan vloeistof B, zonder dat deze worden vermengd. Door het temperatuurverschil tussen de twee vloeistoffen, zal er warmteoverdracht plaatsvinden van ene vloeistof naar de ander vloeistof. Door de vrij kleine kanaaltjes wordt de vloeistof, zelfs bij kleine debieten, al gauw turbulent, waardoor er een zeer goede warmteoverdracht plaats kan vinden.



De door ons aangeboden platenwarmtewisselaars voldoen aan de hoogste eisen en hebben zich in de meest veeleisende toepassingen reeds bewezen. Indien gewenst kunnen de wisselaars worden aangeboden met de meest voorkomende keuren, zoals bijvoorbeeld Lloyds Register (LR), Bureau Veritas BV), American Bureau of Shipping (ABS), etc. Door het grote assortiment aan platen, met aansluitingen van DN25 tot DN600, kunnen wij voor elke applicatie altijd de meest geschikte platenwarmtewisselaar voor u uitrekenen.



InterClima B.V. levert de platenwarmtewisselaars in diverse gewenste plaatmaterialen en dichtingsmaterialen.



Werkgebieden

  • HVAC markt
  • Chemische industrie
  • Marine en offshore applicaties
  • Industrie en on-shore
  • Laboratoria
  • Voedingsmiddelenindustrie
  • PapierIndustrie
  • Suikerindustrie
  • Geothermische energie
  • Stoomtoepassingen.



Materialen

  • Plaatmaterialen: RVS304, RVS316, RVS316L, Titanium, SMO, Hastelloy
  • Frame materiaal: koolstofstaal, volledig RVS304 / RVS316
  • Dichtingsmaterialen: NBR, EPDM, Viton en foodpakkingen
  • Aansluitingen: NBR, EPDM, RVS, Titanium
  • Ontwerp Druk: PN6, PN10, PN16, PN25
